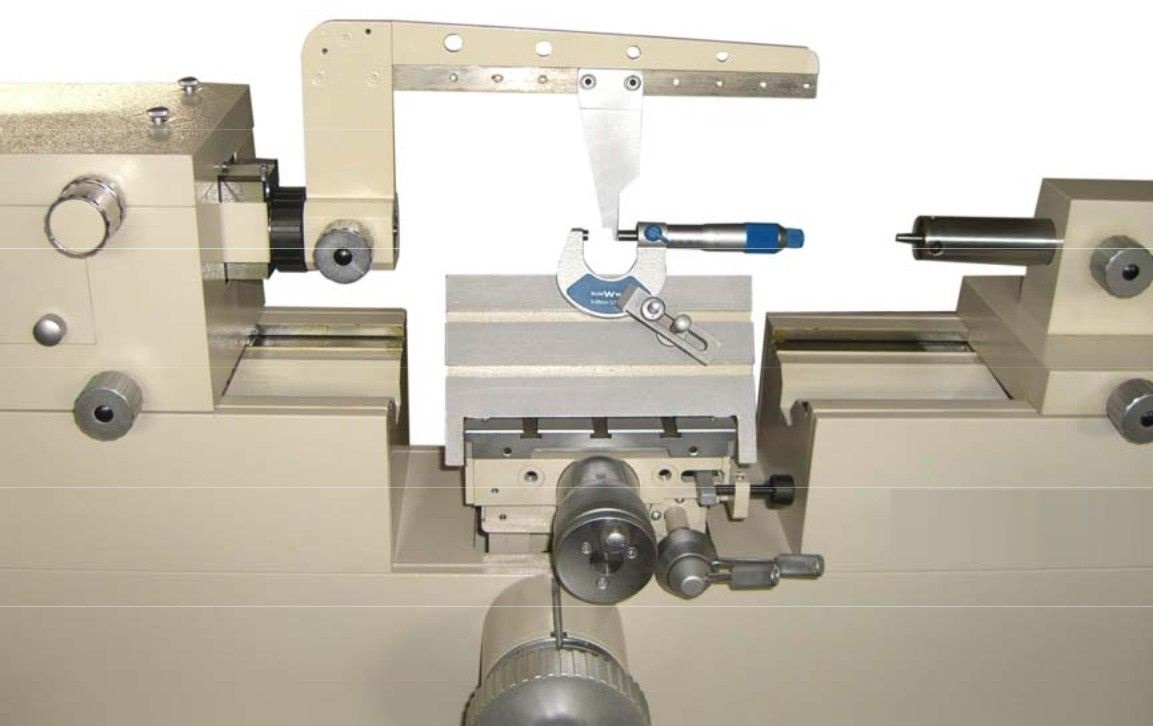

萬能測長儀長度計量檢測不同應用場合的典型應用
萬能測長儀采用電測法測孔
“電測法”是用球測頭進行無測力內尺寸測量，由“電眼”(指電測絕緣工作臺上的發光二極管)指示接觸狀態。電測法的特點是測量中沒有測量力，故測量精度較高，而且可以測量小孔。
測量前，一起應作如下調整：
a檢查底壓水泡(圖三33)是否居中
b橫裝電測工作臺，調整工作臺微傾手柄，使水泡居中
c解下測力砝碼，松開測軸鎖緊螺釘，嚙合微動機構(圖二2l)
d簧裝電測測頭(圖四)。對于較小的通孔，測鉤橫梁可位于測軸下方，以便于觀察接觸情況
e簧裝被測工件，并鎖緊，外形小于Φ20mm的零件應加墊中心環(圖五35)
f接通電測回路，檢查電眼(圖五36)閃爍是否靈敏，測量前，應校正工件位置，使工件內孔中心與測量軸線重合，其方法如下。轉動工作臺橫向測微手輪，故意使關鍵內孔中心略偏于測量軸線，微動測軸，使測頭與工件接近，直至電眼閃耀，記下測微輪讀數A?；轉動橫向測微手輪，使測頭離開工件，直至測頭再次與孔壁接近，當電眼閃耀時，記下測微輪讀數A?，求出兩次讀數的平均值：A=l/2(A1+A2)；將測微手輪轉到讀數A，此時工件內孔中心和測量軸線重合。
萬能測長儀的測量步驟：
微動DX-100萬能測長儀的測量主軸，使測頭與工件孔壁一側接近，直至電眼閃耀，記下測量主軸讀數L?；反向微動測量主軸，使測頭與孔壁接近，直至電眼閃耀，記下讀數L2；再次回到L?讀數狀態，檢查L?讀數是否走動，若否，則取兩次讀數平均值為L1的終值。
孔徑測量結果為：
D = L
+ d = | L2 - L1 | + d
式中：d為測頭球體直徑實際值；
上述方法稱“兩點法”；電測法還采用“雙弦法”，其原理如圖十四右圖所示：
在直徑附近任意測量兩條弦長L1，L2，兩弦的距離H，由工作臺橫向手輪讀出。
萬能測長儀“雙弦法”測量步驟：
a．根據電眼指示，在弦l兩端采樣兩點a1，a2
b．將工作臺橫向手輪移動H距離
c．根據電眼指示，在弦2兩端采樣兩點a3，a4
d．計算：L1=| a2 - a1|；L2=|a4 - a3
e．按下式計算孔徑測量結果為：
D= d + { L22 + [ ( L1/2 )2- ( L2/2
)2 + H2 ]2 /H2 }1/2
式中：d為測頭球體直徑實際值
注意：兩條弦的距離H等于被測孔徑的l／20到l／40時，測量精度最高。
萬能測長儀單測鉤法內尺寸的測量
“單測鉤”即萬能測長儀“萬能測鉤”(圖七 58)，用于較大的內尺寸測量?？梢院碗姕y工作臺配合使用，測量方法與5.2.4電測法相似，也可以和傾斜固定支架配合使用(圖十)。此時，測頭與零件兩側接觸時，測軸應掛上不同方向的砝碼，測力以1.5N為宜。
