萬能測長儀如何找“轉折點”和溫度修正
本文介紹萬能測長儀如何找轉折點，首先將被測件安裝在萬能測長儀的工作臺上，被測尺寸線往往與儀器測量軸線不重合，這就需要進行零件找正，找正是通過尋找零件“轉折點”來實現的。因此，對于臥式端度儀器，找“轉折點”是經常使用的基本操作。
操作萬能測長儀工作臺手柄使工件平移或轉動，儀器示值隨之大小變化，示值變a化的返回點，稱“轉折點”或“拐點”，工件停在“轉折點”處，即已被找正。
大多數工件測量時，要操作不同手柄尋找兩次轉折點；測量一個圓柱體要先按圖十三a．調整數據處理萬能測長儀手柄使工作臺左右偏擺；找到最小值，稱“第一轉折點”，并保留該狀態，然后按圖十三b．移動工作臺橫向手輪使測軸通過圓柱直徑，即找最大值，稱“第二轉折點”。

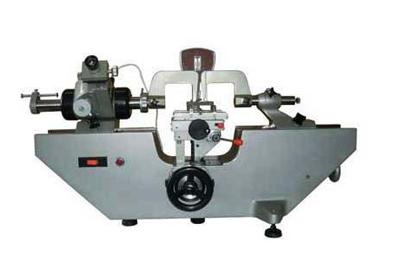

操作手柄速度不可過快，特別是接近“轉折點”時，速度應放慢，可以反復多找?guī)状危容^其示值大小，最后確定之。YZC-100P萬能測長儀主要用于各種圓柱、球形、平行平面等精密零件的外形、內孔尺寸的直接測量和比較測量，亦可進行內外螺紋中徑等
可做多種特殊測量，是絕對測量和相對測量的長度計量?jī)x器，
廣泛應用于機械制造業、工具、量具制造業及儀器儀表制造
業等是基本必備的長度計量?jī)x器之一。
溫度影響及修正：
萬能測長儀長度計量理想的溫度條件是環境溫度20℃；被測工件和儀器應在同一環境中充分等溫；工件和儀器二者溫度相等；測量過程中環境溫度波動要小。環境溫度偏離20℃以及工件與儀器不等溫，都將引起測量誤差：
偏離以上條件引入的長度誤差為：
△L=[α工×(t工-20)-α儀×(t儀-20)]×L
式中：α工、α儀分別為工件和儀器光柵尺材料的線膨脹系數；
t工、t儀 分別為工件和儀器光柵尺的實際溫度：
L、△L分別為工件名義長度和不等溫引起的測量誤差
萬能測長儀光柵尺材料的線膨脹系數為：10×10-6 l／℃
在高精度、大尺寸工件測量中，應測出工件溫度和儀器溫度，并查出工件材料的線膨脹系數，根據上述公式求出△L，對測量結果進行修正．工件及儀器的溫度可用貼附溫度計測量．對于DX-100萬能測長儀和YZC-100P萬能測長儀，可用軟件對溫度引起的測量誤差直接進行修正，不必再進行人工修正。
