一、用途

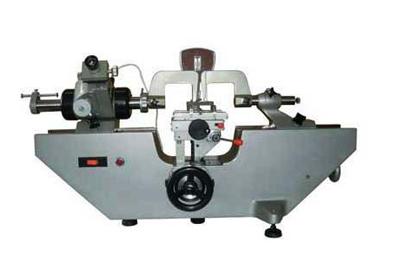

YZC-100P上海奕縱萬能測長儀是一種由精密機械、光學系統和電氣部分相結合起來的長度計量?jī)x器。儀器除可用來對零件的外形尺寸進行直接測量和比較測量之外，還可以使用儀器的附件進行各種特殊測定工作。因此具有一定的萬能性，也是計量室中基本的長度計量?jī)x器之一。使用范圍如下：
（一）外尺寸測定：1，平行平面零件
2，球形零件
3，在垂直位置的圓柱形零件
4，在水平位置的圓柱形零件
（二）內尺寸測定：
1，平行平面零件
2，以內測裝置測內孔
3，以電眼裝置測內孔
（三）螺紋中徑的測定：
1，外螺紋中徑
2，內螺紋中徑
二、萬能測長儀主要技術規格
（一）主要規格：
分度值：
讀數顯微鏡分度值： 0.001毫米
工作臺上微分筒分度值： 0.01毫米
直接測定范圍： 0至100毫米
使用范圍：
外尺寸測定：
不用頂針架時： 0至500毫米
用頂針架時： 至180毫米
內尺寸測定：
當深度從4至50毫米時： 10至200毫米
使用電眼裝置時： 1至20毫米
外螺紋中徑測定： 至180毫米
內螺紋中徑測定：
當深度從10到50毫米時： 10至200毫米
測量壓力：
在一般情況時 150及250g
儀器誤差：
外尺寸測定時： ±（1.5＋L/100）微米
內尺寸測定時： ±（2＋L/100)微米
（式中L為測定值，單位為毫米；若應用刻度尺的誤差修正表時：
外尺寸測定時： ±（1＋L/200）微米
內尺寸測定時： ±（1.5＋L/200）微米
示值穩定性：
萬能測長儀的工作臺調節范圍：
高度范圍： 0至105毫米
橫向范圍： 0至25毫米
頂針架：
最大跨度： 200毫米
被測定圓柱形零件的最大直徑： 180毫米（長度小于85毫米時）
儀器質量：
體積：長×寬×高： 955×392×492（毫米）
重量： 90千克
