項目
|

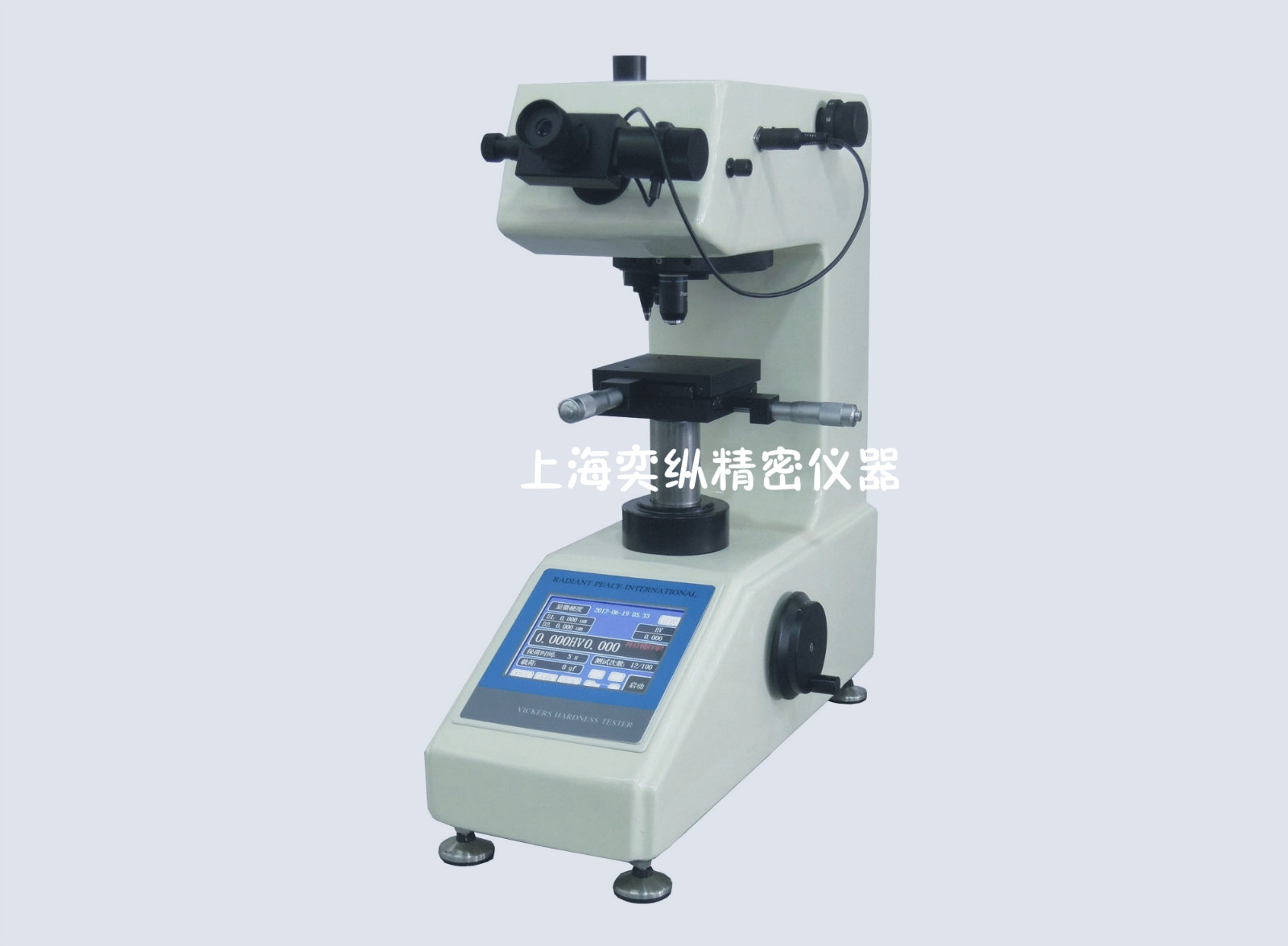

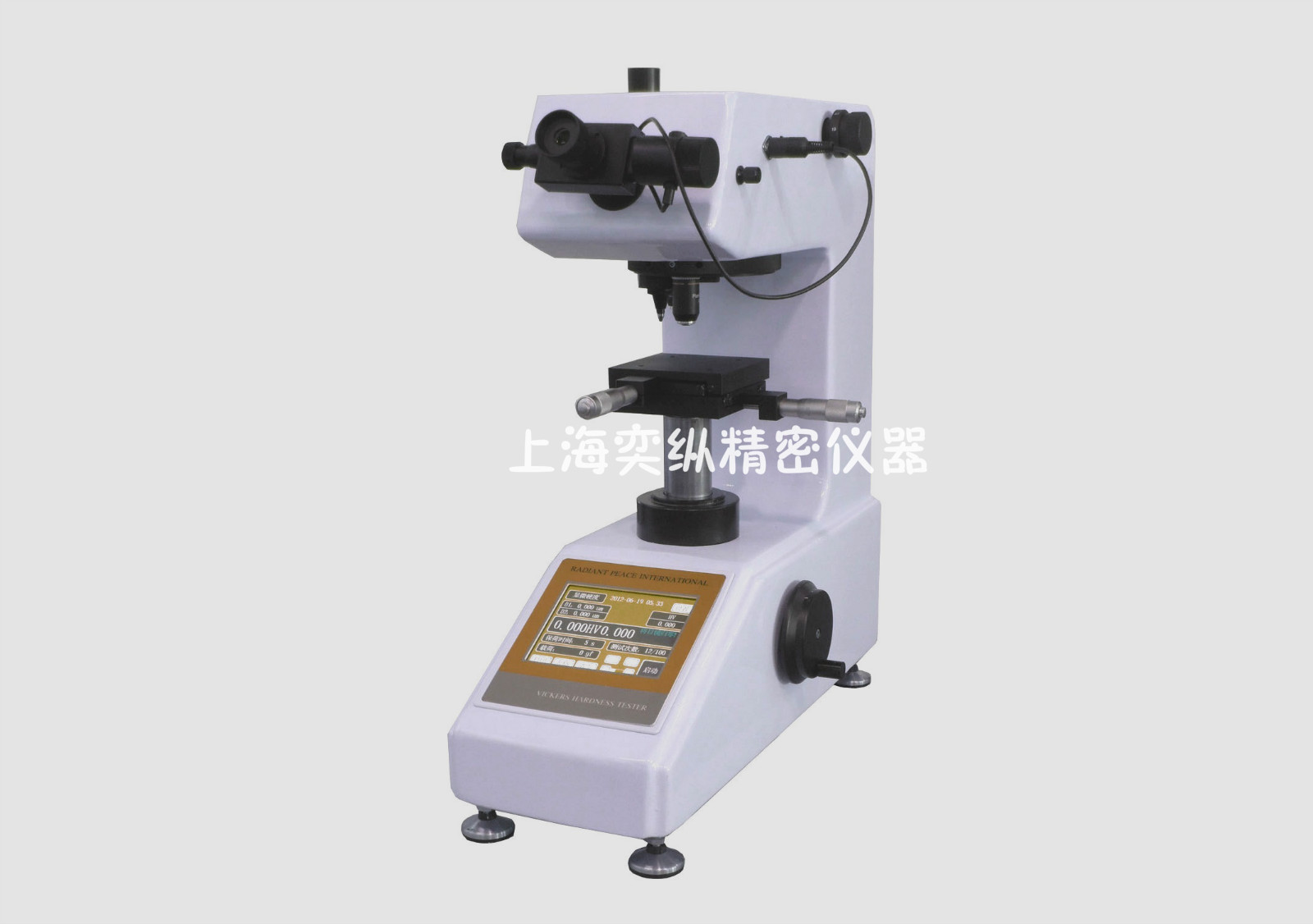

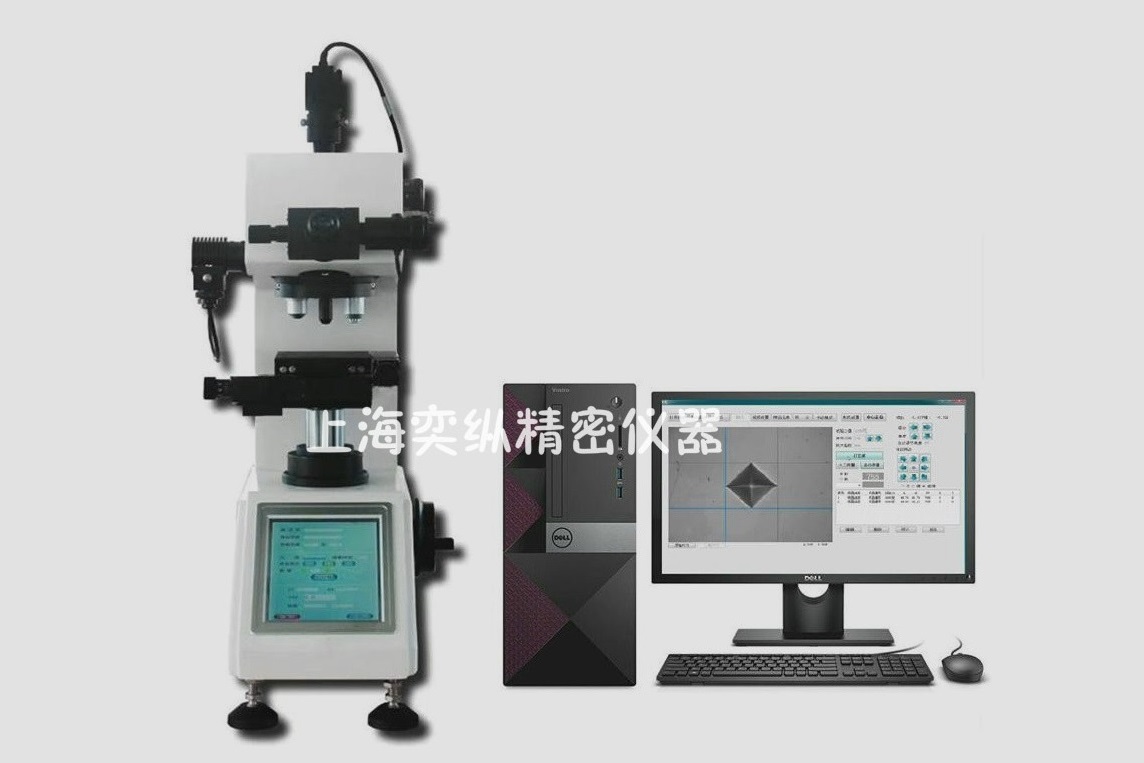

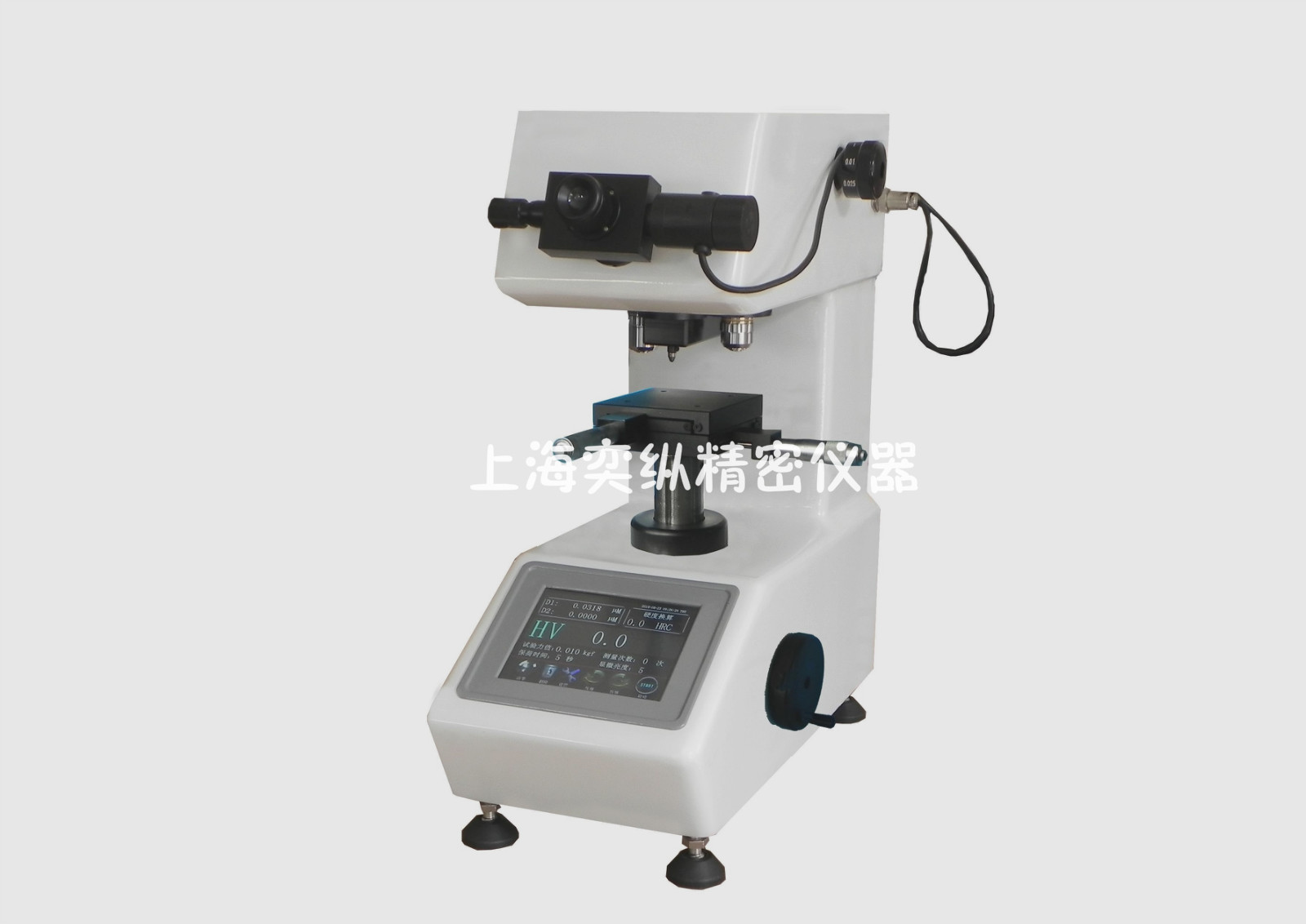

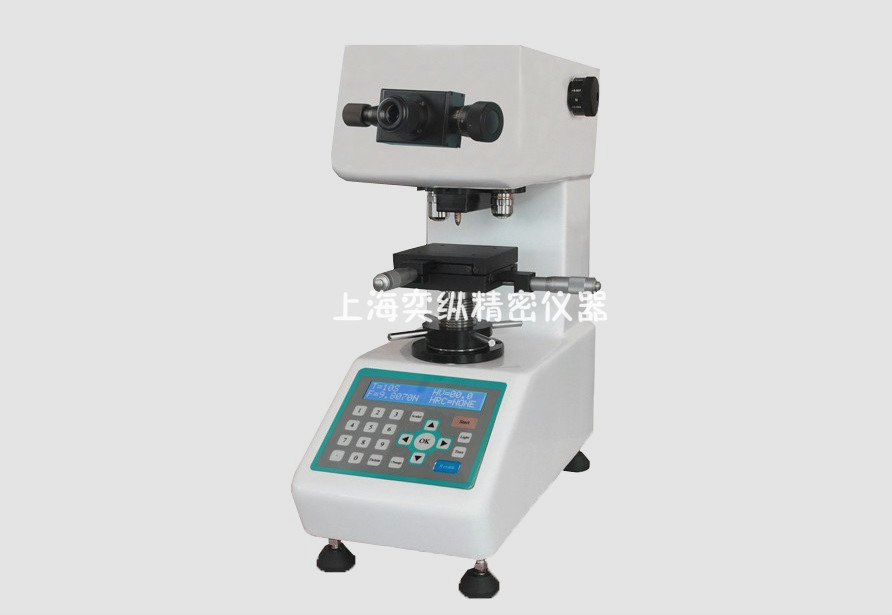

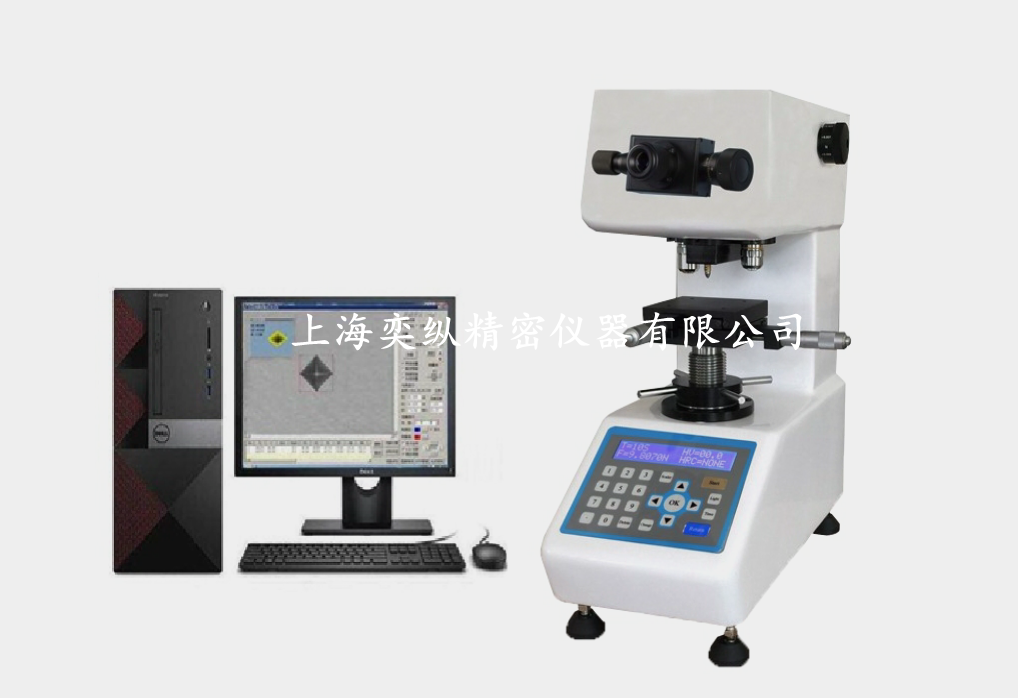

半自動/全自動 顯微維氏硬度計系統（XY雙軸自動移動）
|
|
型號
|
YZHV-1ZXY（半自動或全自動，根據客戶需求選配）
|
|
廠家/品牌
|
上海奕縱精密儀器有限公司 YZJINGMI
|
|
載荷
|
10, 25 ,50 ,100 ,200
,300 ,500 ,1000gf
|
|
執行標準
|
GBT4340.1，GBT4340.2，ASTM_E92
|
|
加載方式
|
自動加載/保載/卸載
|
|
測量目鏡
|
數字式測微目鏡10X
|
|
物鏡
|
標配10X, 40X兩只物鏡，可選購增配物鏡
|
|
最大測量長度
|
在100倍時900um, 在400倍時230um
|
|
硬度測量范圍
|
5-5000HV
|
|

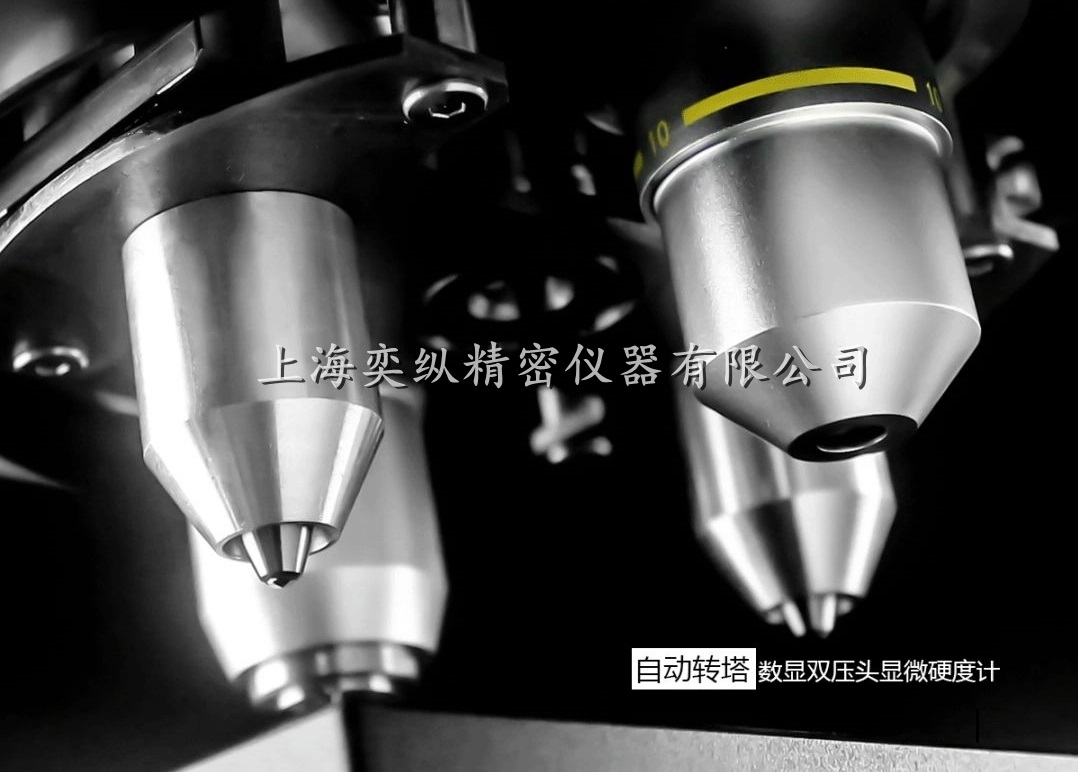

旋轉塔臺機構
|
物鏡—壓頭—物鏡自動切換旋轉，自動轉塔
|
|
加載速度
|
50mm/s
|
|
保載時間
|
0-99s任意設定
|
|
測量分辨率
|
0.01μm
|
|
操作面板功能
|
采用觸摸屏超大液晶顯示、觸摸控制無需按鍵: 保載時間 / 燈光增強-減弱 / 轉換標尺 / 塔臺旋轉（自動轉塔臺）/ 數據清除, 顯示 D1值 /
D2值 / HV指/硬度值 / HRC等轉換值 / 測試次數等
|
|

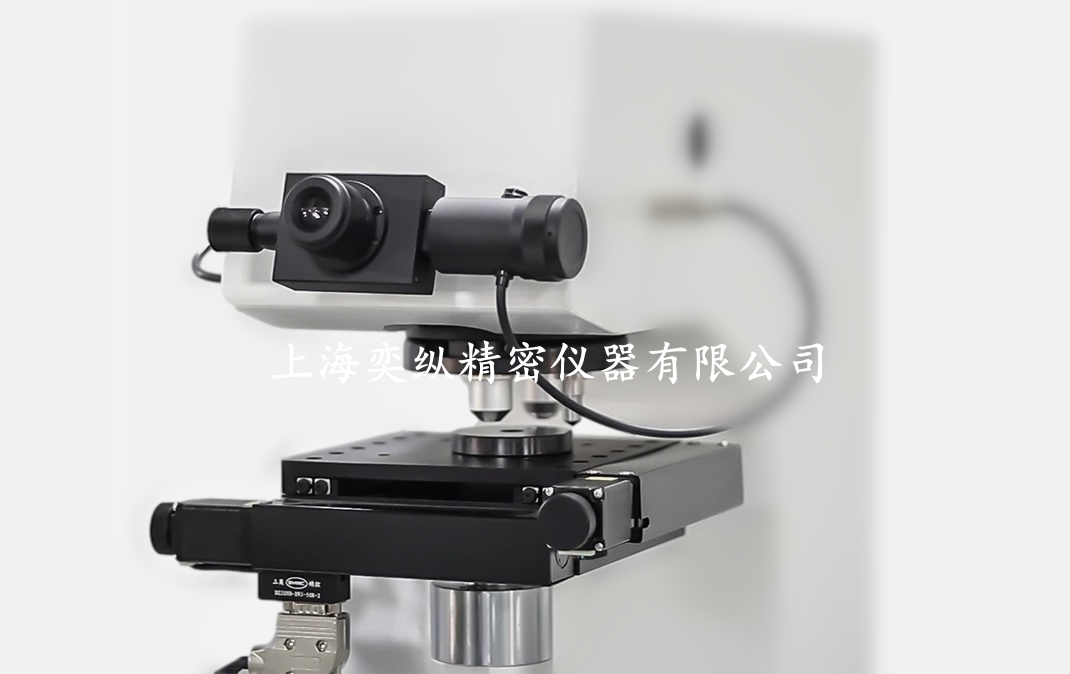

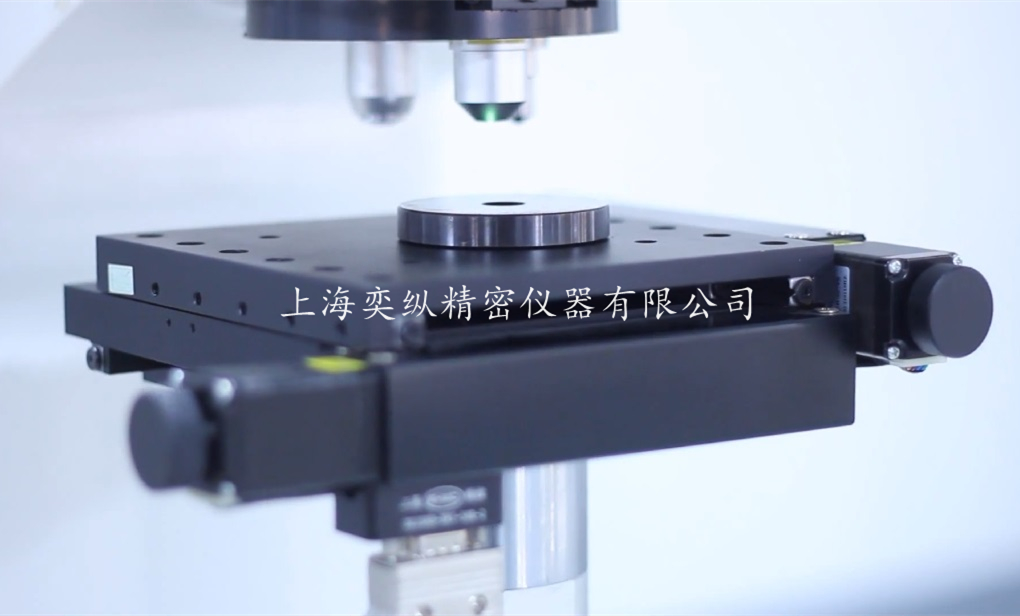

X-Y雙軸自動工作臺
|
自動步進工作臺,超大尺寸150X150mm，XY軸雙軸自動移動，通過電腦里的高級軟件可控XY工作臺微點步進自動移動
|
|
載物臺升降
樣品最大高度
|
樣品最大高度≤150mm
（自動XY雙軸工作臺）
|
|
樣品最大深度
|
150mm
|
|
測量單位
|
HV（標配）或HK（選購HK）
|
|
通訊接口
|
USB 或RS232C
|
|
數據輸出和打印
|
D1值、D2值、HV指示、載荷值、統計數據等
|
|
光學功能
|
采用高清平場消色差物鏡，40X高倍鏡頭與樣件之間距離≥2.3mm，有效消除了鏡頭碰撞工件的風險，光學成像的壓痕圖像更清晰，視場照明可調
（系統的亮度可設定有10種亮度等級可任意設定）
|
|
LED光源
|
12V-50W冷光源系統
根據樣品的亮度，可通過電腦軟件控制光源，以達到最佳照明
|
|
精度符合
|
JJG260、JIS
B 7725、JIS B 7734、GB/T3430.2
ASTM E-384、ISO 6507-2、ISO4546
|
|
硬度值轉換
|
按GB1172及ASTM標準
|
|
尺寸
|
約：寬26.2× 深54.3× 高65.2CM
|
|
重量
|
約62kg
|
|
工業攝像機
|
工業級高清500萬像素（內置式，高清攝像機）
|
|

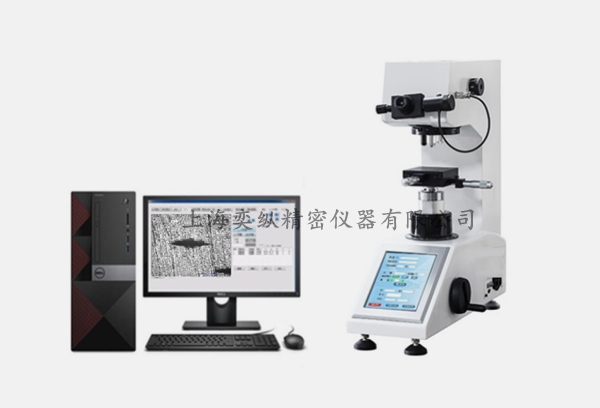

計算機系統要求
|
操作系統： Win 10系統 64位
|
|
XY軸驅動馬達
|
高精度步進馬達
|
|
XY軸驅動控制
|
通過軟件控制X-Y步進工作臺移動，速度可靈活的改變
|
|
最大移動距離
|
在X-Y軸方向50 × 50mm 工作臺自動移動
|
|
移動速度
|
1-10mm/s，可調
|
|
位移重復精度
|
≤2微米
|
|
XY軸移動
方式設定
|

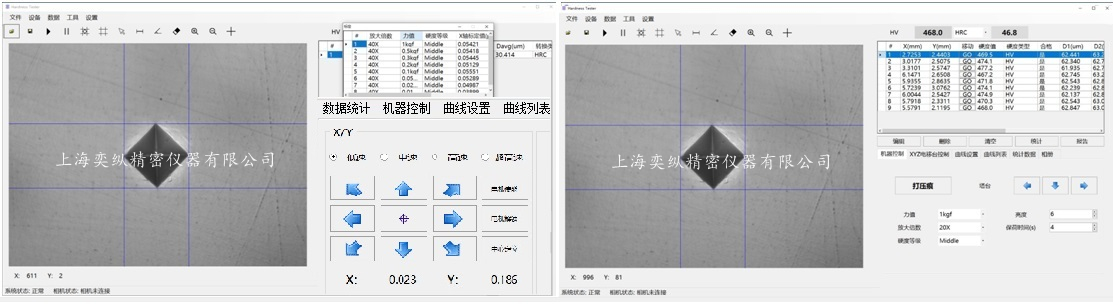

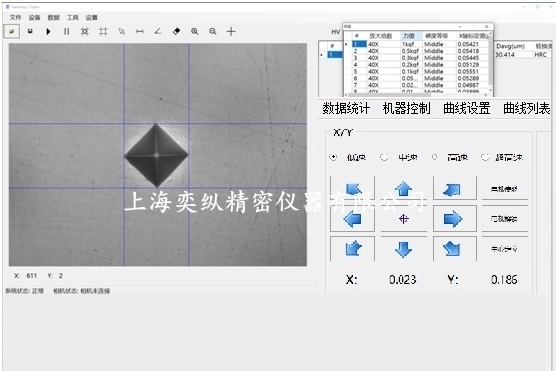

可通過鼠標點擊界面中任意點自動選點，可進行直線開始位置的設定和隨機移、動位置設定，通過鼠標點選對自動X-Y位移臺載物臺進行8個方向任意移動控制，可調整速度、可自動復位、可隨意進行坐標清零。
|
|
系統描述
|
自動完成連續打壓、保載、讀數、數據記錄，根據不同需求選擇
直線、之字形線、圓、弧線、隨機點、矩陣、自學習模式等；通過數據處理軟件提高在非光潔面上非清晰壓痕的可讀性；在試樣連續測量后形成的硬化層深度值可以以表格形式顯示,可方便輸出各種數據、硬度值、硬化層深度、最大值、平均值、最小值,CP ,Cpk值，方差，標準差等。
|
|
硬度計控制
|
可對硬度計進行自動控制：自動轉塔臺、自動加載、自動測量控制可以對顯微硬度計的光源亮度進行設置。選擇進行控制物鏡的轉換并反映在軟件接口進行計算參數改變選擇或起動控制硬度計壓頭自動轉入負載位置、加載、保持、卸載并自動轉回測量物鏡位置，硬度計所設定的載荷可自動反映在軟件界面上。
|
|
軟件測量方式
|
1自動模式: 自動加載+自動轉塔+（Z軸手動聚焦）+自動顯示結果
2手動測量（試樣光潔度不理想效果時推薦手動測量更精準）
|
|
圖像采集
識別方法
|

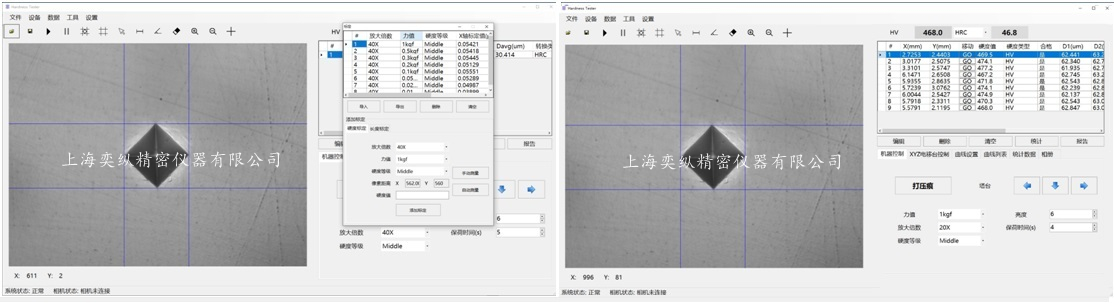

采用高質量、高分辨率攝像機，工業級500萬像素，大尺寸原始圖像采集，自動維氏壓痕測量系統采用像素識別技術，通過專用維氏硬度壓痕分析軟件對壓痕圖像進行分析，分析軟件采用數字圖像處理技術邊緣分割算法對試驗壓痕邊緣提取，進而運用小波多分辨率理論分析試驗壓痕的取樣信號，用最小二乘法擬合壓痕邊緣直線，從而提取顯微硬度壓痕邊緣的方法，實現對顯微組織維氏硬度試驗壓痕區域快速而準確地提取并自動計算維氏硬度值，提高在非光潔面上非清晰壓痕的可讀性。
|
|
自動測量時間
|
約0.3s/1個壓痕
|
|
可測最小壓痕
|
約5μm（自動測量）
|
|
測量精度
|
±3% （400HV/1000gf）
|
|
計量證書
|
標準硬度塊可附帶計量院出具的證書（選購）
|
|
數據輸出格式/
編輯功能
|

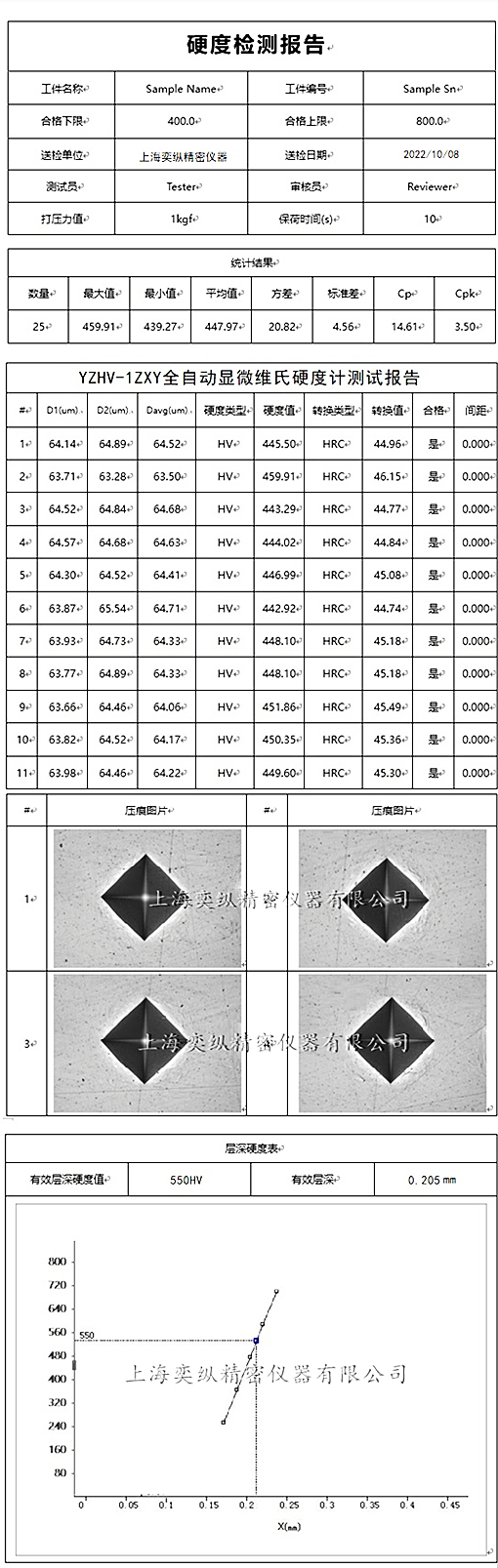

可按用戶要求定制檢驗報告；通過數據處理軟件，在試樣連續測量后形成的硬化層深度值可以以表格形式顯示；可方便輸出各種測量數據、硬度值表、硬化層深度、最大值、平均值、最小值、顯示并輸出彩色圖像且?guī)в杏捕戎?；硬度值、硬度表、硬化層深度圖及圖片插入等數據可在“WORD”中編輯打印出包含數理統計及硬化層深度曲線的測試報告并保存(WORD格式) ，還可打印觀察到樣品形貌圖并保存，直接反映壓痕及背景的顯微組織。
|
